Установка горизонтального бурения (УГБ)
Цена: Требует уточнения
Модель: Установка горизонтального бурения (УГБ)
Наличие: Есть в наличии

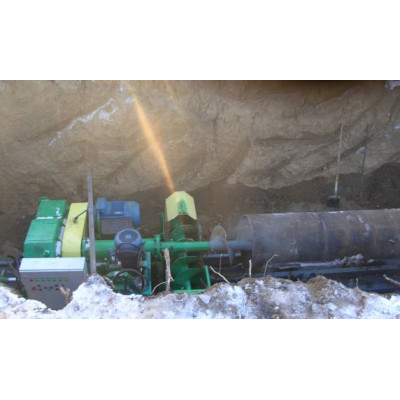

Установка предназначена для горизонтального и наклонного (под заданным углом) бурения скважин диаметром от 600 до 1420 мм.. Установки горизонтального бурения (УГБ) используются при прокладке различных трубопроводов, инженерных сетей (канализация, водопровод и т.п.) под железнодорожными путями, автомагистралями и другими наземными сооружениями без нарушения покрытий (принцип бестраншейной прокладки коммуникаций), в в грунтах II-IV категории.

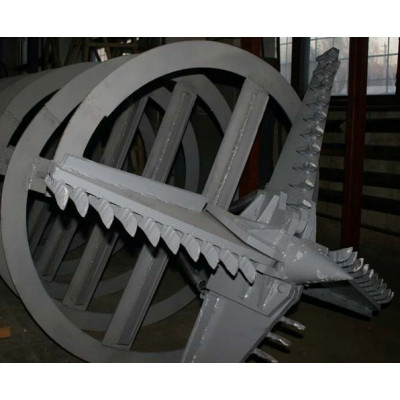

Принцип действия установки основан на механическом бурении и одновременной силовой подачи трубы (патрона). Грунт, образующийся в результате прокладки, постоянно удаляется шнековым транспортером.
Технические характеристики:
|
Диаметр бурения, м
Малые диаметры бурения м |
0,63; 0,72; 0,82; 0,924 1,020; 1,220; 1,420
0,325, 0,42, 0,52 |
| Длина бурения, мах, м | 50 |
| Частота вращения бура, об/мин | 20 |
| Скорость подачи бура, м/мин | 0:.0,9 |
| Усилие подачи бура, тс(мах) | 80 |
| Рабочее давление гидропривода. мПа | 240 |
| Емкость маслобака, л | 100 |
| Мощность эл. двигателя гидропривода ЧА1325443, кВт | 7,5 |
| Мощность эл. двигателя привода бура, кВт | 37 |
| Мощность электрического двигателя шнекового транспортера ЧА805443 | 3 |
| Габаритные размеры, мм | |
| тележки | 3085*1400*1520 |
| секции рамы | 3820*1468*310 |
| длина шнека | 2750 |
| Масса установки, кг | 7500 |
| Полная масса со шнеками, кг | 8474 - 10842 |
| Усилие домкрата | 80 тонн |
| Давление в системе | P=240 |
